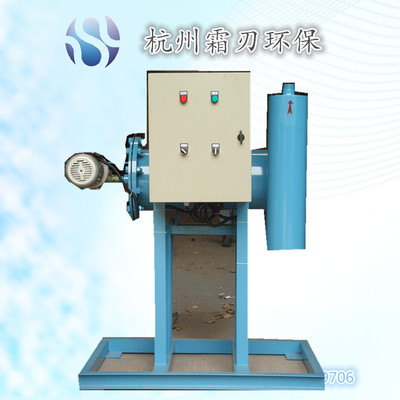

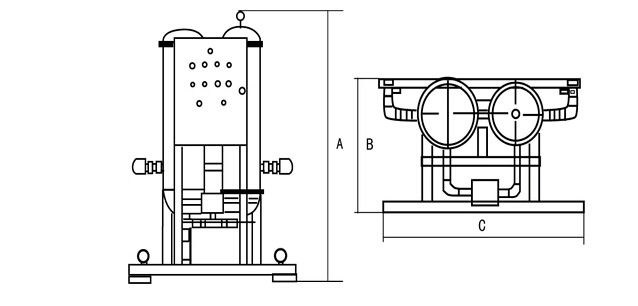

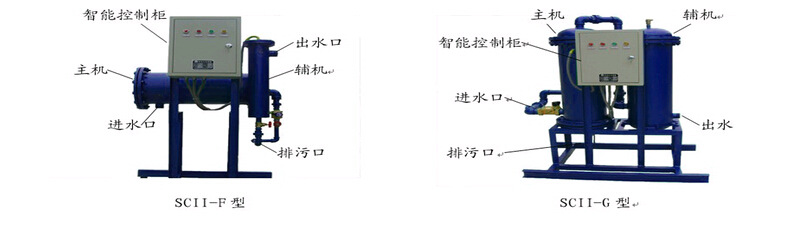

闭式旁流水处理器原理实物图与尺寸图

旁流水处理器原理闭式系列(G)技术数据
选型区 外形尺寸（mm） 外接管尺寸  水头损失m  功率W
型号 适用管径mm C B A 进出水口径mm 排污口径mm
HSC-80 80 950 580 1320 25 20 0.2 50
HSC-100 100 950 580 1320 25 20 0.4 90
HSC-150 150 950 580 1320 25 20 0.7 120
HSC-200 200 950 580 1320 25 20 1.0 160
HSC-250  250 950 580 1320 25 20 1.0 220
HSC-300 300 950 580 1320 32 20 1.0 300
HSC-350 350 950 580 1320 32 20 1.0 500
HSC-400 400 950 580 1320 40 20 1.0 600
HSC-450 450 1000 900 1320 40 20 1.0 800
HSC-500 500 1000 900 1320 50 20 1.0 900
HSC-600 600 1000 900 1320 50 20 1.0 1100
HSC-700 700 1000 1220 1320 65 20 1.0 1400
HSC-800 800 1000 1220 1320 65 20 1.0 1700

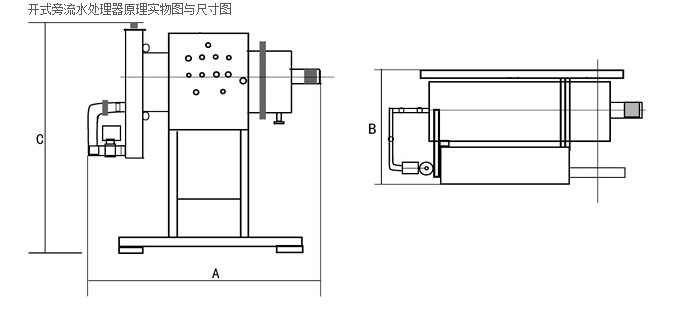

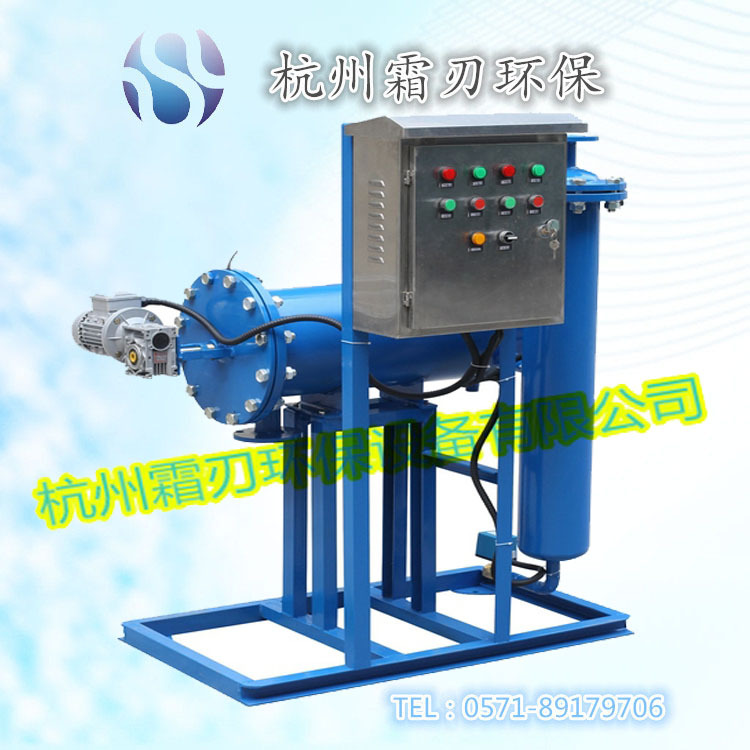

开式旁流水处理器原理实物图与尺寸图

HSC-II旁流水处理器开式系列（F）技术数据表
选型区 外形尺寸（mm） 外接管尺寸  水头损失m  功率W
型号 适用管径mm C B A 进出水口径mm 排污口径mm
HSC-80-F 80 1450 720 1260 25 20 6 90
HSC-100-F 100 1450 720 1260 25 20 6 120
HSC-150-F 150 1450 720 1260 25 20 6 160
HSC-200-F 200 1450 720 1260 25 20 6 200
HSC-250-F  250 1450 720 1260 25 20 6 300
HSC-300-F 300 1450 720 1260 32 20 4 500
HSC-350-F 350 1450 720 1260 32 20 7 600
HSC-400-F 400 1450 720 1260 40 20 5 800
HSC-450-F 450 1450 720 1260 40 20 7 900
HSC-500-F 500 1450 720 1260 50 20 4.5 1100
HSC-600-F 600 1450 720 1260 50 20 5 1300
HSC-700-F 700 1450 720 1260 65 20 4 1500
HSC-800-F 800 1450 720 1260 65 20 5 1800
旁流水处理器原理设备安装与连接
1.旁流水处理器原理的设计工作压力为1.6Mpa，特殊需求的客户可根据实际情况进行特殊设计。设计安装时，系统水泵的周围应给处理器预留安装的空间，处理器的进水口与系统水泵的出水管连接，处理器的出水口与系统水泵的进水管连接（如安装示意图所示）。
2.旁流水处理器原理外接电源为220V、50Hz的普通电源，处理器安装在干燥通风处的室内。
3.旁流水处理器原理系统可直接安装处理器，对于结垢严重的老系统，在安装处理器前必须清洗管道后才可以安装，以免脱落的水垢堵塞管道。
旁流水处理器原理选型及安装注意事项
1.根据系统管径来确定水处理器的规格型号；
2.设计安装时，系统水泵附近应给系列旁流水处理器留安装位置。旁流水处理器的进水口与系统水泵的出水管相连接，旁流水处理器原理的出水口与系统水泵的进水管相连接；
3.设备安装时应在四周留出不小于600mm的检修空间；
4.旁流水处理器原理应安装在通风较好的室内，如必须在室外安装应加装防雨装置；安装和搬运过程中，不要使电控器受压、受潮；
5.旁流水处理器原理的进出水口附近应设置压力表，进出水口的水压可反映水处理器的工作状况；
6.对于新系统，在系统正式启用前，必须冲洗整个管道系统，排除系统中的焊渣、铁丝、钢管氧化皮等杂质，排尽系统中的黄锈水。对于结垢严重（垢厚＞2．smm）的老系统，安装旁流水处理器之前应清除积垢以防老垢脱落堵塞管道。
