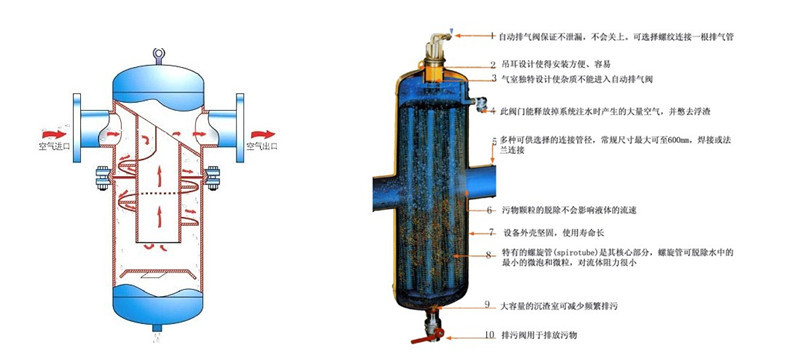

工作原理



    水系统中的空气对系统中的水泵、锅炉、热交换器、制冷机等设备及部件易产生腐蚀和损坏，使用寿命及效率大大降低。仅在系统好高点设置排气阀效果不佳，当压力减少时被溶于水中气体会重新形成气泡，尤其在水泵前会有大量气体分离出来。利用气水分离、沉降、过滤等机理。当冷却水、热水、冷冻水系统中水进入螺旋脱气除污器时，体积扩大，流速急剧降低，水中气泡分离上升至聚气区，小气泡吸附在分离板上，当形成大气泡上升至聚气区后通过自动排气阀排除。带有污物的循环水在除污器中污物随水流沉降，通过分离板后污物得到了加速，在滤芯的两侧迅速沉降在存污区，因存污区容污量大，只需定期开启排污阀。经过空气和污物分离较干净的水经滤芯流入水泵入口，由于水泵及水流的冲击下滤芯有较小的振动，能将个别贴附在滤芯外侧的污物振落，达到自洁的目的，又称“  自洁式排气过滤器”。

主要技术参数

（1）压力：1.0MPa（1.6、2.0、2.5MPa可选;

（2）好高使用温度：95℃;

（3）规格型号：DN50～DN1500;

（4）流量范围：7-20000m3/h

（5）排气率：99%

（6）排污率：99%

（7）特殊规格按用户要求特制

产品特点

（1）有自洁滤网功能，不需开盖清理滤网；

（2）能排除水中气泡和溶于水中的空气，减少系统腐蚀，保护水泵叶轮；

（3）容纳污垢容量大；

（4）部件阻力小，污物增加系统阻力不变；

（5）大容量的沉渣室可减少频繁排污

（6）大幅减少系统好 次注水后的调试时间，不需要额外的排气阀

（7）可在系统运行的情况下排除污物

（8）同类产品中好低的压降比

安装注意事项



1. 设备必须水平安装，安装时注意箭头指示方向，箭头指示方向即为水流方向。



2. 由于该设备工作过程中无运动部件，免维护，因此设计、安装时可根据现场实际情况布置。



3. 设备进出口的管道上，应以靠近管口处设置管道支架；直接与容器管口相连接的大于或等于DN150的阀门下面宜设置支架。



4螺旋脱气除污器进出口均为国标法兰。设备进水口、出水口均需安装阀门。



使用说明



    在新系统或旧系统中安装完毕后，均需关闭进出口阀门，开启旁通阀对系统进行冲洗。待系统冲洗完毕， 螺旋脱气除污器方可正常运行。

   螺旋脱气除污器连接的排污管道应接到足够通畅的排水沟，以免设备排污时排水不畅造成污水淹污机房。



1. 正常工作时，需开启进、出水阀门，关闭排污阀。



2. 排污时打开排污阀，直到流出清水。



3. 排污完毕后，关闭排污阀即可。



4. 如排污压力不足，可关闭出水口处的阀门。



5. 安装时应注意管道及水流方向。



6. 平面布置需要流出管理人员操作空间。由于该设备工作过程无运动部件，即该设备免维护。但需保持入口负荷稳定，排污阀开闭用力均匀。避免人为损坏。不会造成不必要的系统停机

二、适用范围

霜刃螺旋除污器主要用来消除地下水和包括地下热水及其它水源中的固体颗粒，在给水处理领域除砂、降浊、固液分离等效果显著

三、产品特点

1、除污效率高，清污方便，取消以往除污器前后阀门及旁通管，阻力小且恒定不变等优点。
2、结构简单，成本低廉，易于安装和操作，几乎不需要维护。
3、增加了过滤单元（过滤精度可由用户选定），具有除砂率高，节省空间，对个别微小颗粒的漏捕率低，工作状态稳定等优点

四、技术参数

1.处理效果

除砂直径：＞0.1mm
出水浊度：≤10NTU
水头损失：＜0.02Mpa

2.进水水质

原水浊度：≥300NTU
进水压力：≤0.25Mpa
工作温度：常温

五、螺旋除污器工作原理

根据离心沉降和密度差的原理，当水流在一定的压力下从除砂器进水口切向进入设备后，产生强烈的旋转运动，由于砂水密度不同，在离心力、向心力等力的共同作用下，使密度低的水上升，由出水口排出，密度大的砂粒由设备底部排污口排出。较目前市场上的除砂器，增加了过滤单元（过滤精度可由用户选定），具有除砂率高，节省空间，对个别微小颗粒的漏捕率低，工作状态稳定等优点

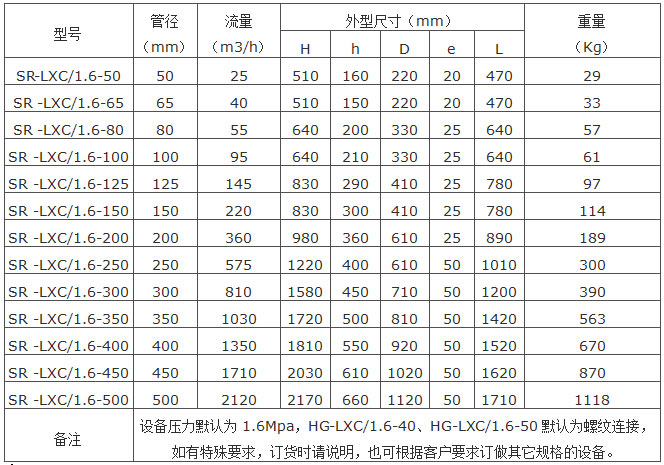

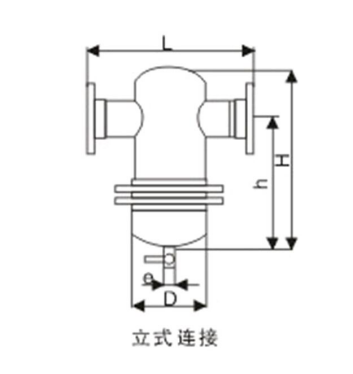

规格型号及外形尺寸图

 
