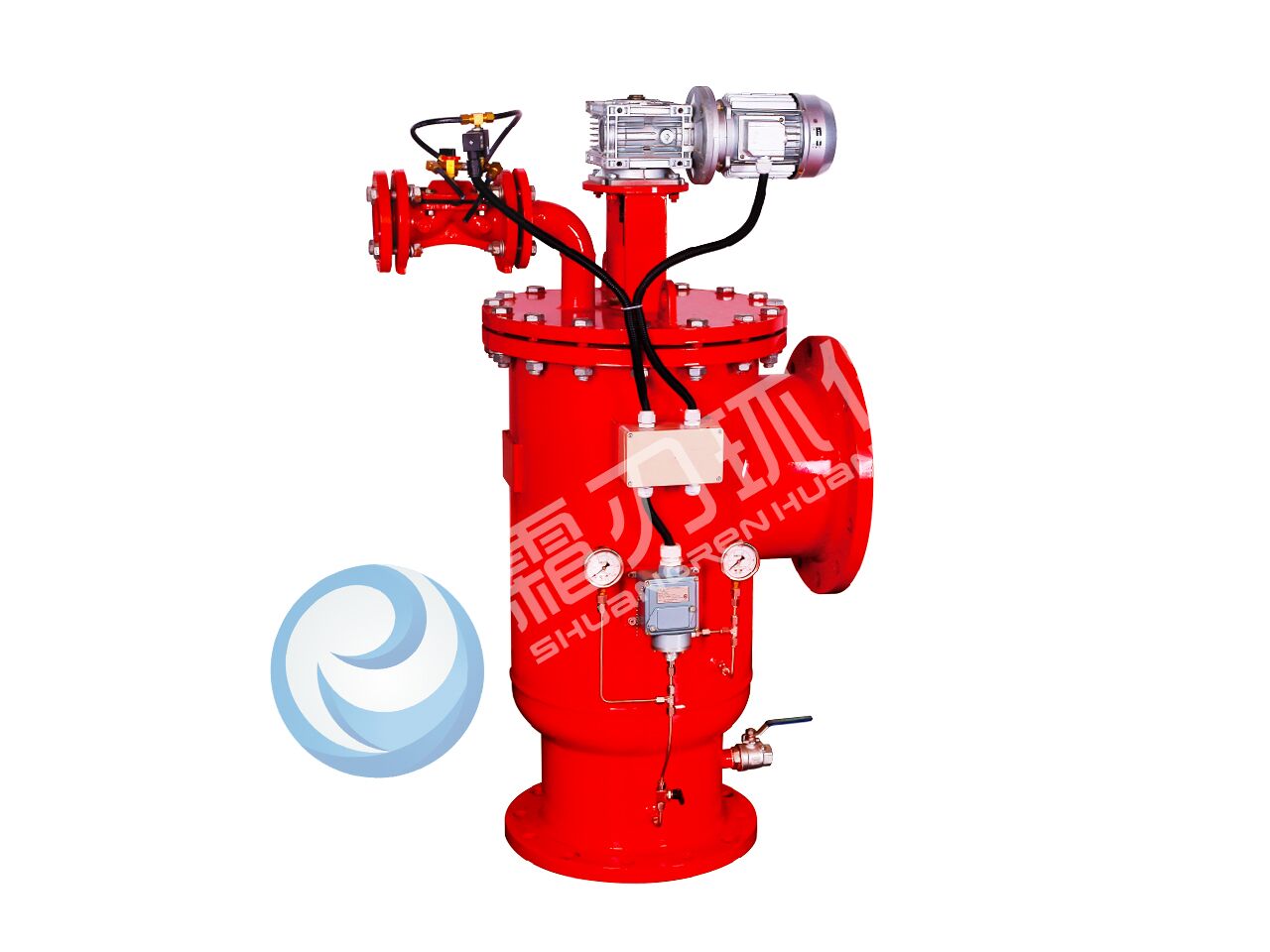

自清洗过滤器
自清洗原理：当水从进水口进入过滤器滤筒内部，杂质被拦截在过滤筒内壁，过滤后的干净水从出水口流出，当滤筒内壁的杂质越积越多时，过滤器进出口的
压差达到预设值或达到清洗时间或手动预制时，过滤器将开始自清洗过程，整个自清洗过程包含两个步骤：打开位于过滤器上的自动排污阀；电机带动过滤器
滤网内的清洗刷，被滤网所拦截下来的杂质从排污阀排出。清洗时系统不断流，过滤器的整个运行过程由随机配备的一个智能控制箱来控制。控制方式可选压
差、时间、手动及PLC运程控制。

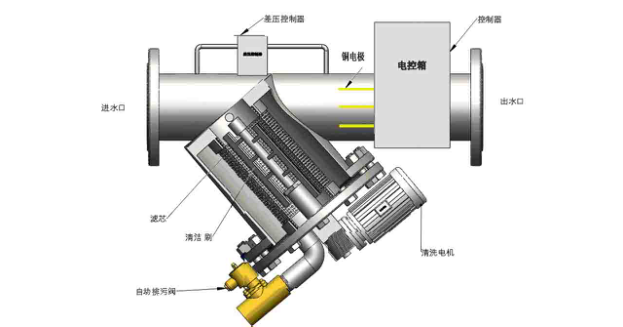

二、 YS型全自动产品结构图
三、工业过滤应用：冷却水过滤；保护喷头；污水三级处理；市政水回用；车间用水；R．O．系统前过滤；酸洗；造纸白水过滤；注塑成型机；巴氏消毒系统；
真空泵系统；
空压机系统；连铸系统；水处理应用；制冷采暖水系统。
灌溉过滤应用：地下水；市政水；江河、湖、海水；果园；苗圃；温室；高尔夫球场；公园。

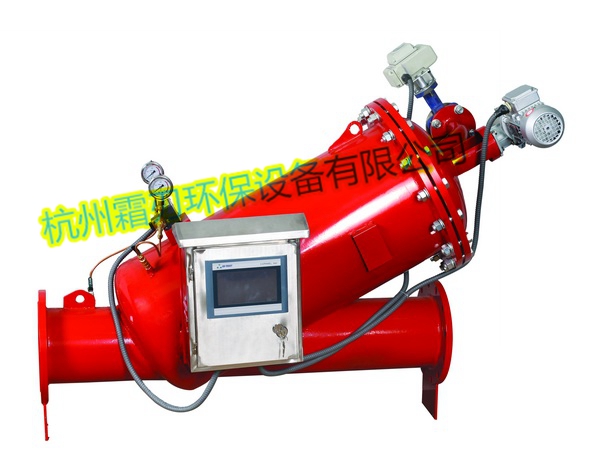

四、YS型全自动产品特点
■单台好大过滤流量可达1260m3/h
■过滤精度从4000微米-20微米
■滤网可选:钻孔（4000-800μm）楔形（1000-50μm）编织复合（800—20μm）
■好小工作压力≥0.1MPa
■好高工作压力≤1.6MPa(特殊可定制)
■工作温度≤95℃
■电源：380V/50Hz
■清洗电机功率：0.09-0.25KW
■控制电压：AC24V
■清洗方式：刷式
■控制方式：压差、时间、手动及人机界面（PLC）
■清洗时间：10-200秒可调
■安装形式：可立式安装或卧式安装，多台并联可获得更大流量
五、YS型全自动产品选型
为了能更适用客户的水系统的技术要求，为了好佳的过滤效果，达到为客户节能、省电、省水、环保的好高要求，霜刃环保做为好 的水过滤解决方案供应商，
我们的工程师
将用好专业技术知识，丰富的应用经验，为您做出好佳的方案选择。
您在选择YS型全自动的时候，请考虑以下几个参数
· 处理流量
· 过滤介质的化学性质
· 过滤介质的悬浮物浓度
· 要求的过滤精度
· 管道的压力
六、YS型全自动过滤精度对照表
|
微米（μm） |
10 |
25 |
30 |
40 |
50 |
80 |
100 |
120 |
150 |
200 |
400 |
800 |
1500 |
3000 |
|
目数 |
1500 |
650 |
550 |
400 |
300 |
200 |
150 |
120 |
100 |
80 |
40 |
20 |
10 |
5 |

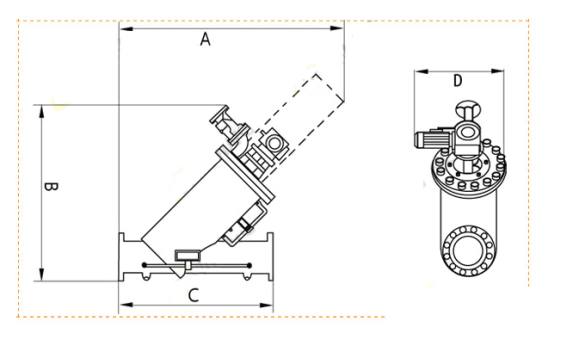

七、YS型全自动尺寸图
八、YS型全自动技术数据表
|
型号 |
进出水口（mm） |
A（mm） |
B（mm） |
C（mm） |
D（mm） |
排污口（mm） |
电机功率（KW） |
流量(m3/h) |
重量(Kg) |
|
YS-80 |
DN80 |
1180 |
600 |
750 |
1560 |
40 |
0.09 |
50 |
80 |
|
YS-100 |
DN100 |
1164 |
620 |
780 |
560 |
40 |
0.09 |
80 |
105 |
|
YS-125 |
DN125 |
1242 |
680 |
800 |
560 |
40 |
0.18 |
125 |
130 |
|
YS-150 |
DN150 |
1325 |
740 |
820 |
600 |
40 |
0.18 |
150 |
160 |
|
YS-200 |
DN200 |
1583 |
800 |
860 |
630 |
40 |
0.18 |
320 |
225 |
|
YS-250 |
DN250 |
1784 |
960 |
1050 |
66 |
40 |
0.18 |
490 |
260 |
|
YS-300 |
DN300 |
1888 |
1100 |
1250 |
73 |
50 |
0.25 |
710 |
395 |
|
YS-350 |
DN350 |
2091 |
1250 |
1360 |
850 |
50 |
0.25 |
970 |
490 |
|
YS-400 |
DN400 |
2388 |
1380 |
1420 |
950 |
50 |
0.25 |
1260 |
590 |
九、YS型全自动过滤器材质
■壳体：碳钢、304不锈钢、316L不锈钢
■滤网：304不锈钢、316L不锈钢
■刷架：304不锈钢、316L不锈钢
■排污阀：铸铁、铜、不锈钢
■控制器：PVC、铝
■密封圈：EPDM橡胶
■清洗刷：不锈钢、尼龙
注：可根据客户需求选用镍、钛合金等特殊材质，具体情况请咨询公司。
十、YS型全自动设备安装与连接
1、设备本体安装
（1）安装使用时，应注意对控制箱、传感器及传动部分的保护，防止损坏。
（2）按照过滤器本体上的箭头提示方向连接管道，使水流方向与本体上的箭头方身一致。YS系列YS型全自动有两种安装形式（见下图），采取任何一种安装形式时，
应注意
使自动排污阀的出口方向为水平或向下，以保证排污更彻底。

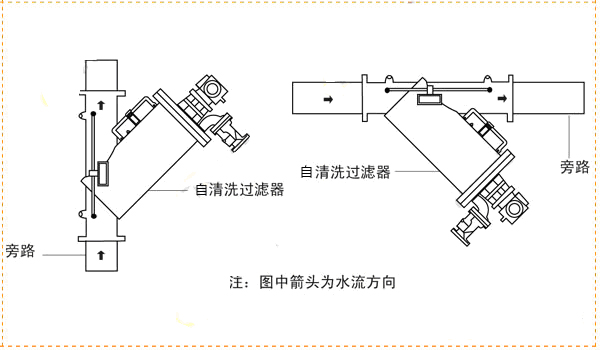

安装形式一
（3）过滤器应安装在需要保护的用水设备之前，并尽量靠近用水设备。
（4）在动力系统中，YS型全自动应安装在水泵与用水设备之间，越靠近用水设备越好。当泵与用水设备之前的压力超过过滤器的好 压力，过滤器也可安装在水泵之前，
并尽量靠近水泵。
（5）自动排污阀连接方式分为法兰和丝扣，排污管不宜过长，好好不要超过10米。
（6）安装时应考虑便于检修，过滤器前后应安装关断阀门，且应安装旁通管道。
（7）过滤器的规格应与管道或流量相匹配，当一台单台过滤器不能满足系统流量要求时可并联两台或更多，以达到系统过滤要求。（见下图）
|

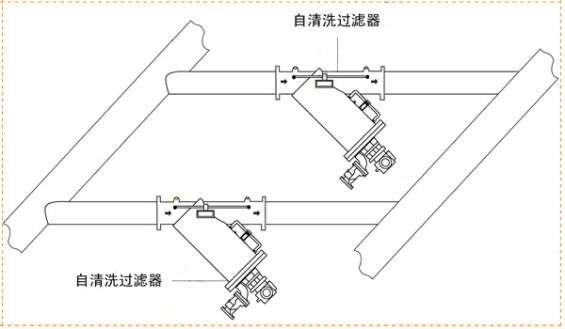

两台过滤器并联安装图 |
十一、使用方法
YS型全自动的清洗排污过程有手动、自动控制两种方式。操作面板示意图如图 8 所示，使用方法如下。
(一) 手动控制：
将“手动/自动”选择开关旋转至手动位置，见图 8，根据需要分别进行手动排污和手动清洗，具体操作见后面的操作部分,选择开关旋转至自动位置，进入自动状态。
手动控制状态是检查电机和水力控制阀能否正常工作的手段，如果在手动控制状态不能正常排污自动控制状态也不会正常作。
（二）自动控制： 将“手动/自动”选择开关旋转至自动位置（“压差/定时开
关在“定时”位置），首先设定过滤时间和排污时间定时器。过滤时间以小时为单位，好大到 999 小时，出厂值为120h（5天）；排污时间以秒为单位，好大时间60秒，
出厂值40s(秒)。接通电源，用选择开关进入自动状态，首先进行过滤，过滤时间定时器开始计时，同时压差开关也将实际压差与设定压差进行比较，如果设定的过滤时间
到了，而压差没有到，机器也打开排污阀进行清洗排污，过滤时间停止计时，排污时间开始计时；当排污时间到，关闭排污阀，停止清洗排污，排污时间停止计时，过滤时
间开始计时，进入下一个循环;如果设定的过滤时间没到，而压差到了，机器打开排污阀进行清洗排污，过滤时间停止计时，排污时间开始计时；当排污时间到，关闭排污阀，
停止清洗排污，排污时间停止计时，过滤时间开始计时，如此循环往复。将“手动/自动”选择开关旋转至自动位置（“压差/定时”开关在“压差”位置）接通电源，用选择
开关进入自动状态，首先进行过滤，此时过滤时间计时器不计时，压差值达到设定值后开始清洗排污，排污时间到达设定值后结束，进入下一个过滤周期，如此循环往复。
（三）扳手控制：系统提供了定时/压差控制、压差控制、手动控制三套有效的控制方案，互为补充确保系统安全。当出现极端情况如电器故障排污阀不能电动打开,就可以使用
专用扳手从排污阀电动头处手动打开，清洗电机同样可以用扳手手动控制。
压差指示仪在出厂时已经调整好设定值，为 1.0Bar。在压差指示仪的低压
连接端上侧有一个调整压差值的调节盘，顺时针拨动调节盘时，压差设定值下降。反之，则上升。
电机，电动机构参照相应说明书进行操作维护
