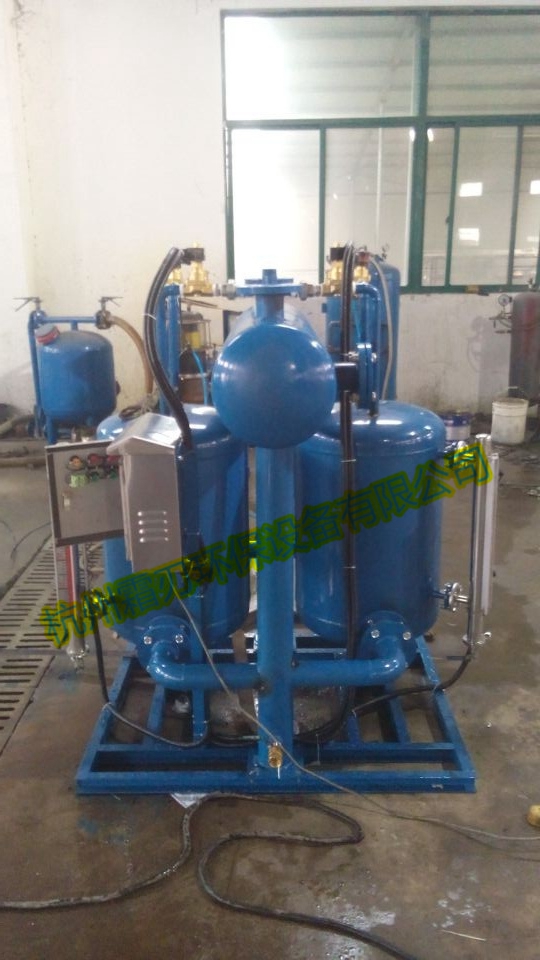

疏水自动加压器

疏水自动加压器(疏水自动泵)是一种新型凝结水输送装置,结构简单,不用电机作动力,自动启停,运行可靠,使用维修方便。与常规以水泵为动力的凝结水回收装置相比运行费用低,具有较好的节能效果,值得推广。

1、疏水自动加压器以蒸汽或压缩空气为动力,无泵无电机,自动运行,只需按下电源开关即可,无需人员看守。
2、疏水自动加压器可在多种条件下把0℃~170℃的凝结水加压送回锅炉房或再利用,大幅度提高回水率和充分利用二次蒸汽。
3、疏水自动加压器排出的凝结水为压力满流,无二次蒸汽。凝水管管径比汽水混合状流动的余压水管管径小50%,节约管材,减少管道的大气腐蚀。

4、疏水自动加压器体积小,重量轻,可分散或集中设置于墙边、地坑中,土建工程量小,构造简单,安装便易。

5、疏水自动加压器运行中无噪声,无振动、性能稳定可靠,维护量小。

◆结构及工作原理
疏水自动加压器由水室、加压室、控制管及控制系统组成。
水 室:用于汽水分离和储存一部分凝结水,并将凝结水输送给加压室。
加压室:当加压室装满凝结水时,在蒸汽或压缩空气作用下将其加压输出。
控制管:侧装液位控制显示器。当液位达到控制器高点时,进气口打开,随后排气口关闭,加压气体进入加压室,凝结水通过止回阀受压排出;当液位达到控制器低点时,进气口关闭,随后排气口打开,加压气体被隔断,同时加压室内余气排出,凝结水受重力作用,从水箱通过止回阀进入加压室。

控制系统:自动控制、自动运行、无人值守。

◆基本参数表

基本参数 单位 SZP-1 SZP-2 SZP-4 SZP-6 SZP-8 SZP-10 SZP-15
额定排水量 M3/h 1 2 4 6 8 10 15
额定加压汽(气)体压力高于排水扬程 MPa(Kgf/cm2) 0.098(1.0)
好小加压汽(气)体压力高于排水扬程 MPa(Kgf/cm2) 0.049(0.5)
好大加压汽(气)体压力 MPa(Kgf/cm2) 0.98(10)
水箱工作压力 MPa(Kgf/cm2) 0.098(1.0)
加压室、控制室工作压力 MPa(Kgf/cm2) 0.98(10)
好高排水扬程 MPa (m水柱) 0.39( 40 )
被加压液体温度 0~170
加压每立方米水耗蒸汽量 Kg ( ~4 )
外形尺寸 mm 900 900 1500 1500 1800 1800 2400
mm 850 850 900 1000 1000 1100 1100
mm 1135 1135 1500 1570 1570 1570 1650
净重 Kg 280 320 380 400 650 700 1200

◆型号说明
 SZP-口   "szp"疏水自动加压器的代号    "口"凝结水额定回收能力(t/h)
◆基本参数表

◆选用方法
1、疏水自动加压器的加压汽(气)体好大压力≤1.0 MPa,若压力超过1.0 MPa,应设减压装置。疏水自动加压器好佳工作压力0.3~0.6MPa。
2、加压蒸汽压力:P1≥P2+0.1 MPa
  式中,P1——加压蒸汽压力 MPa,P2——排出口压力 MPa。
3、排出口压力:P2=0.01(H+h)+Px MPa
  式中,H——疏水自动加压器后管道好高高度(m)、
h——疏水自动加压器后管道阻力(mH2O)
P x——储存输送回凝结水末端设备(回水箱、给水箱、除氧水箱)的压力MPa。

式中,h值可由设计决定,也可参考下式计算:h=1.4RL。式中,R为比摩阻,L为管长(m),1.4为局部阻力系数
