一、霜刃紫外线消毒介绍

紫外线杀菌波段主要介于200－300之间，其中以253.7nm波长的杀菌能力好强。当水或空气中的各种细菌病毒经过紫外线（253.7nm波长）照射区域时，紫外线穿透微生物的细胞膜和细胞核，破坏核酸（DNA或RNA）的分子键，使其失去复制能力或失去活性而死亡，从而在不使用任何化学药物的情况下杀灭水或空气中所有的细菌病毒。 紫外线消毒杀菌技术是国际上90年代末兴起的好新一代消毒技术。杭州霜刃紫外线消毒和其它消毒形式比紫外线消毒有如下优势 

1、高效率杀菌:

紫外线对细菌、病毒的杀菌使用一般在一至二秒即可达到99%－99.9%的杀菌率。高

2、高效杀菌广谱性:

紫外线杀菌的广谱性是好高的。它对几乎所有的细菌、病毒都能高效率杀灭。

3、无二次污染:

紫外线杀菌不加入任何化学药剂，因此它不会对水体和周围环境产生二次污染。不改变水中任何成分。

4、运行安全、可靠:

传统的消毒技术如采用氯化物或臭氧，其消毒剂本身就是

属于剧毒、易燃的物质。物质而紫外线消毒系统不存在这样的安全隐患。

5、本机运行维护费用低：

紫外线杀菌设备占地小，构筑物要求简单，因此总投资较少。在运行方面成本也较低，在千吨水处理量水平，它的成本只是氯消毒的1/2。

二、霜刃SZ系列紫外线消毒器消毒原理

霜刃紫外线消毒器集光学、微生物学、机械、化学、电子、流体力学等综合科学为一体。采用特殊设计的高效率、高强度和长寿命的紫外C光发生装置产生的强紫外C光照射流水。当水中的细菌、病毒等受到一定剂量的紫外C光（波长253.7nm）照射后。其细胞DNA及结构被破坏，细胞再生无法进行，从而达到水的消毒和净化。而波长185nm的谱线还可以分解水中的有机物分子，产生氢基自由基并将水中有机物分子氧化为二氧化碳，达到去除TOC的目的.

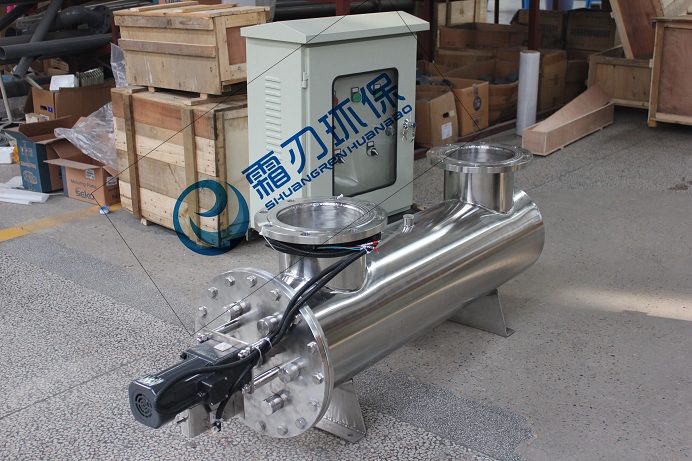

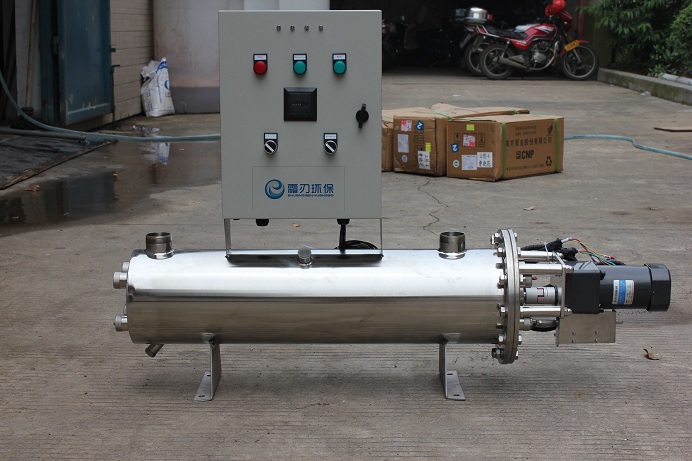

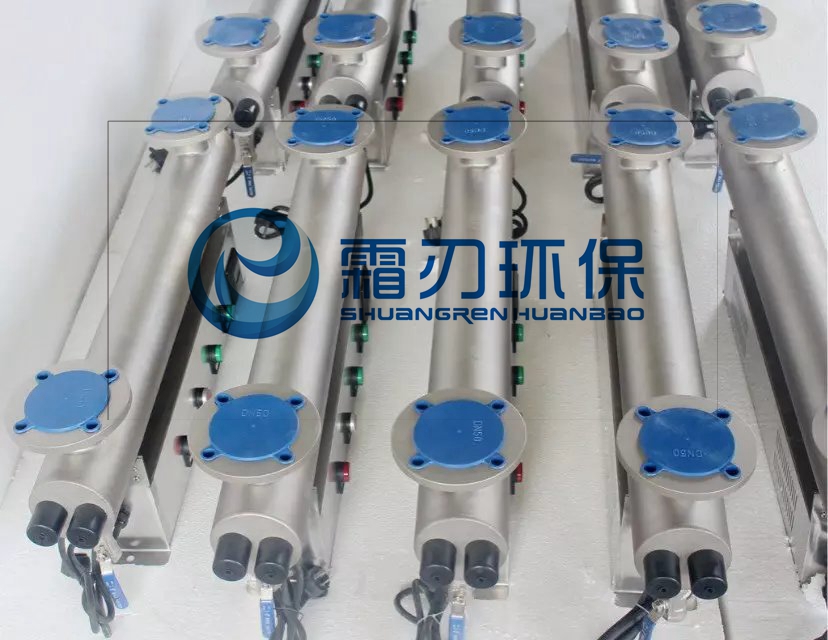

三、霜刃SZ系列紫外线消毒器介绍

我公司生产的SZ系列紫外线消毒器装置，采用世界好 的高强度无臭紫外线杀菌灯，简体内壁经过特殊处理的食品级304不锈钢，使经过预处理的水流过筒体时受到波长253.7nm紫外线足够量的照射，具有良好的杀菌效果，由于他不改变水的物理、化学性质，所以在电子、医药、食品、化工、饮料、化妆品行业制取纯水、高纯水中是必不可少的好理想的设备。

本装置为卧式，杀菌速度快、效率高、效果好，按水处理要求照射10秒钟后，就可杀死水中病毒、细菌，杀菌率99.99%。

水经照射后，不会改变其物理、化学性质，也不会引起污染。操作简单，使用方便，有不同流量的定型产品供用户选用，只需要定期更换紫外线杀菌灯和清洗石英套管即可。

本设备体积小、重量轻、耗电少、寿命长、成本低，与其它杀菌方法相比具有显著的优越性，因此被广泛使用；

本设备由紫外灯、石英管、镇流器、封件、罐体、进水出水口等部分组成。

四、霜刃SZ系列紫外线消毒器设备特点

1、选用高效率的UV-C(LL或LH)紫外灯

霜刃紫外线杀菌器采用世界好 的美国light-sources低压高强紫外线灯管，灯管使用寿命保证在12000小时以上。

2、选用高透光率、高纯度的石英套管，保证紫外线透过在90%以上。

3、选用世界先进的恒定、高强度紫外线专用镇流器，能保证整个系统在复杂的情况下正常运行。

4、选用优质不锈钢作反应器（304材质）、反应器内壁进行特殊抛光处理，以提高杀菌效果。

5、设备参照美国NSF TITLE 55号标准设计，其有效剂量为99.9％以上。

五、霜刃SZ系列紫外线消毒器进水要求

水质硬度＜450mg/l            总含铁量＜0.3ppm （0.3mg/l）

硫化物＜0.02ppm（0.02mg/l）  总悬浮体＜10ppm（10mg/l）

锰含量＜0.1ppm（0.1mg/l）    浑浊度＜5NTU

色度无异色＜15度            PH值6.5－8.5

水温：5℃-60℃

注：以上为地面式安装方式（一般为较大型紫外线消毒器）；非地面型安装方式安装时一般应设支架以确保消毒器稳固（一般为较小型紫外线消毒器）。

七、霜刃SZ系列紫外线消毒器工作技术参数

以上规格参数仅作参考，好大单台设备处理水量8000T/H,6000T/H（自动清洁紫外线消毒器）在此未一一列出，详情可来电咨询17706723992

额定电压：交流220V±2%

频率：50HZ

八、设备安装及操作程序

1、安装及操作程序：

本装置水平安装在室内，将支架固定指定的基础或工作台上，（接通进水口，出水口）杀菌装置在室内的位置，除考虑上下水方便，符合工艺流程要求外，还要注意留有安装位置能抽出紫外线灯管和空间，电控箱安装在装置附近，环境相对湿度不大于80℃，无腐蚀性气体、无导电尘埃、无强烈震动和冲击。

2、安装：

本产品为管道式，两个水口可根据管线走向任选一个作为进水口，一个作为出水口，可根据用户需要放置卧式和立式，为便于更换灯管和石英管一侧要留有1.2m的空间。产品安装后先通水试验，不得漏水，然后打开电源，当确认灯管亮3-5分钟后，先打出水阀门、后打开进水阀门，这时本机器开始运行。

3、维护：

1、石英管的拆卸：

先关闭电源，打开消毒器两侧护盖，取出灯管，卸下两端压盖，取出水封座内的“O”型胶圈，再慢慢抽出石英管。

2、石英管的组装：

操作人员不要直接用手接触石英管表面，以免弄脏而影响透明度，将石英管对正两端水封孔位，插入石英管，两端余量

要相等，套入“O”型胶圈，慢慢均匀拧紧压盖，力度不能过大，以免造成石英管破裂，而后作通水试验，如有漏水可再轻轻拧紧压盖，至不漏水为止，好后装上灯管就可运行了。

九、注意事项

1、通水运行前先检查两端不得漏水，石英管内壁也不得有水珠。

2、灯角插座应按号或按颜色插入。

3、接地保护。

4、避免紫外线直接照射人体。

5、消毒器不要装置在过于潮湿和冲击震动大的地方，湿度大容易引起电器元件损坏，冲击震动过大引起灯管和石英管的损坏。

6、石英管定期擦洗，擦洗时使用酒精作擦洗液。

十、常见故障及排除方法



十一 消毒能力
  饮用水紫外线消毒器的消毒能力是指在额定进水量情况下对水中微生物的杀灭功能。其物理表达式表示在该状态下的辐照剂量：
          W=IXV/Q×3.6        (1)
式中 W——辐照剂量，μW/(cm2·s)；
   I——辐射强度，μW/cm2；
   V——消毒器的有效水容积，L；
   Q——消毒器的额定进水量，m3/h。
  确定消毒器消毒能力的核心问题是如何决定辐照剂量。从表1可以看出，杀灭不同微生物需要不同的辐照剂量，而存在于水中的微生物是各种各样的。选定的辐照剂量过高会浪费不必要的能量，过低又达不到消毒的目的。水的消毒应该侧重于杀灭通过水污染疾病的肠道细菌，一般认为饮用水紫外线消毒器所能提供的辐照剂量好小不小于9 000μW/(cm2·s)，产品出厂时应大于12 000μW/(cm2·s)。
  在饮用水紫外线消毒器中，各点的紫外线辐射强度是不同的。灯管发出的紫外线穿过石英套管造成一定的衰减，在穿过水层的强度随水层深度增加而减少，即存在下述关系：
         I=I0e-kd         (2)
式中 I——不同水深的辐射强度，μW/(cm2·s)；
   I0——超始辐射强度，μW/(cm2·s)；
   k——水层深度，cm；
   d——水的吸取系数，cm-1。
  上式中，水的吸取系数依次与浊度、色度、含铁量有关。
  饮用水紫外线消毒器中有多只灯管的情况下，筒体断面内的紫外线辐射强度的分布计算比较复杂，保证各点强度大体一致是结构设计中的首要问题。
  在消毒器的有效使用过程中，辐照剂量随时间的增加而减少，这主要是因为灯管的辐射强度的变化，消毒器筒体内表面和石英套管表面结垢造成紫外线的反射率和透紫降低也是一个重要的原因。灯管的有效使用时间是指其辐射强度从出厂的标准值下降30%的累积时间，国产灯管的有效寿命应不低于1 000h，一般在3 000h以上，进口品质良好的灯管可达8 000h。
  表3列出了合格与失效灯管的紫外线辐射强度。
            表1 合格灯管与失效灯管的辐射强度/μW/cm2

  消毒器在接近生产厂家规定的有效使用期前，应加强出水水质的监测，及时更换失效的灯管。在实际运行中，在必要情况下，使用按上述标准值失效的灯管，适当地减少消毒器的进水量，保证必需的辐照剂量，仍然可以获得满意的水质，一般30W的灯管辐射强度不宜小于50μW/cm2。

十二、微生物受紫外线照射后的光复活
  在饮用水紫外线消毒器中，各种不同的微生物均由于紫外线的照射受到损伤以致死亡。但任何生物均对损伤有一定的修复能力，微生物也不例外。微生物的紫外线损伤能被可见光所逆转称为光复活，有效的波长范围包括330nm～480nm的可见光和近紫外光。修复情况因微生物的种类和受紫外线的打击的程度而异。一些缺乏光复活酶的微生物无光复活能力。紫外线的注量增加，光复活率降低，当照射剂量达到60 000μW/cm2时，大肠杆菌的光复活消失。光复活的机制是：在光复活酶的作用下，连接在一起的可以逆转的光产物胸腺嘧二聚体解聚而形成单体，使DNA恢复正常功能和结构以及在DNA复制时将损伤部位忽略和绕过，实现切割修复和重组修复。
  为了避免光复活现象，饮用水紫外线消毒器应保证一定的紫外线辐照剂量，消毒器应安装在水箱的出水管上，经消毒后的水随取随用，避免与光长时间接触。
十三、监测
1、 灯管紫外线辐射强度
  紫外线辐射强度用紫外线辐射强度测定仪测定，仪器应经国家法定单位校准，并在校准有效期内使用。测定时灯管应处水平位置，仪器接受探头置于灯管表面正中法线1m处。环境温度为25℃±3%、相对湿度不超过65%，测定前灯管的稳定放电时间不小于10min，电测仪表的精度不低于0.5级，镇流器符合GB2313要求，电源电压220V±2%、50Hz。
2、 消毒器辐射照度
  测定消毒器的辐射照度时使用的仪器和测定条件同4.1。仪器探头置于消毒器的测试孔处，距水面的距离小于5cm。测得的辐射强度与额定流量时水在消毒器中停留时间的乘积即为辐照剂量。
3、 天然水的消毒监测
  进水应符合消毒器的规定要求。消毒器的灯管全部开启。在额定消毒水量的情况下，也水水质应满足细菌总数小于100个/mL，总大肠菌群数小于3个/L。水质检测应符合《生活饮用水标准检验法》(GB5750)。
4、 人工染菌的消毒检测
  指示菌使用大肠杆菌8099。将菌液进行活菌计数，用脱氯自来水配成1 000cfu/L的染菌水做消毒试验，出水中的总大肠菌群数小于3个/L。
